Как выбрать систему ЧПУ для станка — Fanuc, Siemens и альтернативы
Чем различаются системы ЧПУ, какие опции нужны под вашу деталь и почему единообразие парка экономит больше, чем разница в цене стойки.
Система ЧПУ определяет не характеристики станка, а то, как с ним будет работать цех: на каком языке пишутся программы, как выглядит наладка, кто сможет починить стойку и за какой срок придёт плата на замену. Механика двух одинаковых по паспорту станков может совпадать, а стоимость владения — расходиться из-за системы управления.
Разберём, чем различаются распространённые системы ЧПУ, на что смотреть при выборе и как этот выбор связан с уже работающим парком оборудования. Станки ERHER комплектуются проверенными компонентами Fanuc, Siemens, Schneider и Omron, поэтому система управления подбирается под задачу цеха, а не навязывается одной линейкой.
Что входит в понятие системы ЧПУ

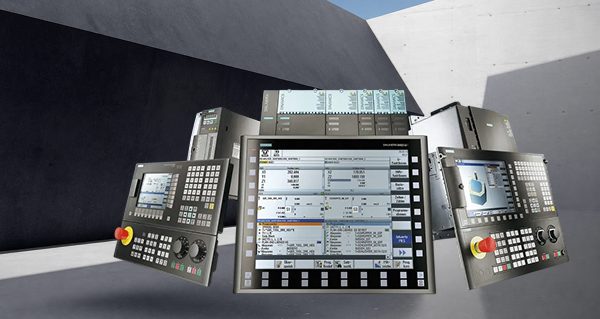

Под системой ЧПУ понимают не только пульт со стойкой. В комплект входят вычислительное ядро с интерфейсом оператора, приводы подач и шпинделя, датчики обратной связи, модули ввода-вывода для электроавтоматики станка и программное обеспечение для написания и передачи управляющих программ. Заменить одну часть на компонент другого производителя, как правило, нельзя — система поставляется единым комплектом.
Сравнение распространённых систем
| Система | Сильная сторона | Что учитывать | Где чаще применяется |
|---|---|---|---|
| Fanuc | распространённость в России, много наладчиков, предсказуемое поведение | часть функций открывается отдельными опциями | серийная токарная и фрезерная обработка |
| Siemens | развитые циклы, удобная работа со сложной геометрией и многоосевой обработкой | выше требования к квалификации технолога | многоосевые центры, сложные детали |
| Системы китайских производителей | меньшая стоимость комплекта и запчастей, короткие сроки поставки плат | меньше готовых специалистов на рынке труда | универсальные станки, участки с одной моделью оборудования |
Критерии, по которым делается выбор
- Что уже стоит в цехе. Если на участке работают станки с одной системой, добавление второй означает вторую программу обучения, второй набор постпроцессоров и второй склад запчастей. Единообразие парка обычно экономит больше, чем разница в цене стойки.
- Квалификация операторов и наладчиков. Найти оператора на распространённую систему проще, чем на редкую. Если своих специалистов нет, это учитывается в бюджете проекта наравне со стоимостью станка.
- Сложность деталей. Для двух- и трёхосевой обработки различия между системами заметны мало. На пятиосевых центрах и при обработке сложных поверхностей возможности циклов и работы с наклонными плоскостями выходят на первый план.
- Программирование. Часть деталей пишется прямо на стойке, часть готовится в системе подготовки программ. Во втором случае важно наличие проверенного постпроцессора под связку «система подготовки — стойка — станок».
- Сервис и запчасти. Срок поставки платы или привода при отказе — это срок простоя станка. Его выясняют до покупки, а не после.
Опции, которые влияют на работу с деталью
Базовая комплектация системы закрывает основные операции, а часть возможностей поставляется опциями. При подборе конфигурации проверяют, включены ли в поставку функции, без которых заявленная деталь не выйдет.
- Работа с наклонными плоскостями и разворот системы координат — обязательна для многоосевой обработки.
- Циклы измерения на станке и привязки инструмента при использовании щупов.
- Расширенный объём памяти программ и работа с программой напрямую из сети для крупных траекторий.
- Сглаживание траектории на высоких подачах — влияет на качество поверхности при обработке пресс-форм.
- Управление приводным инструментом и второй осью на токарных станках.
Как система связана с механикой станка
Возможности системы реализуются только той механикой, которая под ней стоит. Прямой привод шпинделя даёт меньше вибраций и более высокую частоту вращения, ремённый — больший крутящий момент на низких оборотах при силовом резании. Быстрые холостые перемещения сокращают штучное время только тогда, когда система успевает обрабатывать кадры программы с нужной скоростью, а приводы отрабатывают ускорения без потери точности контура.
Поэтому конфигурация подбирается целиком: вертикально-фрезерный центр под универсальные работы, горизонтальный центр под серию с паллетами, портальный станок под крупные детали — и под каждый вариант своя разумная система управления и свой набор опций.
Проверка выбора до покупки
Проверить решение можно до подписания договора. По чертежу детали рассчитывается технология и машинное время, обработка моделируется в трёхмерном виде, что исключает столкновения и позволяет увидеть реальный цикл. Такой расчёт входит в подбор станка и в разработку технологии: на выходе видно, какая система и какой набор опций закрывают вашу номенклатуру, а какие возможности покупать не нужно.
Что прислать для подбора
- Чертежи или модели типовых деталей, материал и требуемую точность.
- Программу выпуска: партии, число переналадок, режим работы участка.
- Состав действующего парка и системы ЧПУ, с которыми работают операторы.
- Систему подготовки управляющих программ, если она используется.
Частые вопросы
Можно ли поменять систему ЧПУ на уже купленном станке? Технически это возможно в рамках модернизации, но требует замены приводов и электроавтоматики. По стоимости и срокам такая работа сопоставима с приобретением станка, поэтому систему выбирают до покупки.
Обязательно ли брать ту же систему, что на действующих станках? Не обязательно, но единообразие парка упрощает обучение, программирование и хранение запчастей. Отход от него оправдан, когда новая задача требует возможностей, которых у текущей системы нет.
Насколько сложно переучить оператора? Логика работы у систем схожая, различаются интерфейс, циклы и порядок наладки. Обучение операторов и наладчиков входит в проект — программа подготовки персонала строится под конкретный станок и вашу номенклатуру.
Как быстро приходит запчасть при отказе стойки? Срок поставки запчастей — две недели; критичные позиции имеет смысл держать на участке заранее, их перечень определяется при вводе станка в эксплуатацию.
Что мы делаем
ERHER — собственный бренд компании: российские инженеры формируют техническое задание и адаптируют конструкцию под условия конкретного производства, изготовление идёт на заводах Китая, а управляющая часть собирается на проверенных компонентах. Мы сдаём не станок, а технологию: пусконаладка завершается изготовлением тестовой детали, время цикла фиксируется в договоре, после запуска действует гарантийное и сервисное обслуживание.
Пришлите чертёж детали и состав действующего парка на stanki@erher.ru — подберём станок и систему ЧПУ под вашу номенклатуру, рассчитаем машинное время и покажем обработку в трёхмерной модели до заказа.
