Портальный обрабатывающий центр: обработка крупногабаритных деталей
Когда портал становится необходим, чем отличаются две компоновки, на что смотреть при подборе и что учесть при подготовке фундамента и цеха.

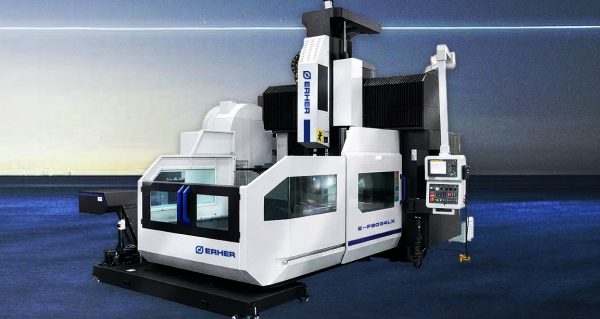

Портальный обрабатывающий центр — это станок, у которого шпиндель перемещается по мосту, опирающемуся на две стойки, а деталь лежит неподвижно на столе. Компоновка знакома по мостовому крану, и логика та же: перемещать лёгкую каретку по жёсткой раме проще, чем возить тяжёлую заготовку.
Отсюда и область применения: детали, которые не помещаются на стол вертикально-фрезерного центра и слишком тяжелы, чтобы их двигать. Плиты, рамы, основания, крупные корпуса, пресс-формы, станины другого оборудования.
Когда портал становится необходим
- Габарит детали больше 1,5–2 метров. Дальше ход стола обычного вертикального центра заканчивается.
- Масса заготовки от полутонны. Двигать такую массу подачей стола означает мириться с инерцией и потерей точности на разгонах.
- Нужна обработка нескольких деталей за установ. На длинном столе размещают партию, обрабатывают одну зону, пока оператор переставляет заготовки в другой.
- Требуется жёсткость по всей рабочей зоне. У консольной компоновки жёсткость падает по мере вылета; у портала она примерно одинакова везде.
- Обработка глубоких полостей. Пресс-формы и штампы требуют вертикального хода, который у портальных станков заметно больше.
Две компоновки портала
| Параметр | Подвижный портал, неподвижный стол | Неподвижный портал, подвижный стол |
|---|---|---|
| Что перемещается | мост со шпинделем | стол с деталью |
| Масса детали | практически не ограничена динамикой | влияет на разгон и точность |
| Занимаемая площадь | примерно равна рабочей зоне | вдвое больше по оси хода стола |
| Жёсткость | высокая, зависит от конструкции моста | максимальная |
| Загрузка краном | удобная, стол открыт | стол выезжает из зоны |
| Типовое применение | крупные плиты, рамы, сварные конструкции | высокоточная обработка средних деталей |
На что смотреть при подборе
- Рабочая зона по трём осям. Не только длина и ширина стола, но и расстояние между стойками и вертикальный ход — деталь должна проходить между колоннами вместе с оснасткой.
- Допустимая нагрузка на стол. Указывается на квадратный метр и суммарно. Для сварных рам важно распределение нагрузки, а не только общая масса.
- Тип шпинделя. Мотор-шпиндель для высоких оборотов и чистовой обработки, редукторная головка — для тяжёлого чернового съёма на низких оборотах с большим моментом.
- Сменные головки. Угловая и универсальная головка позволяют обрабатывать боковые поверхности без переустановки детали. На крупногабаритной детали это ключевая функция.
- Инструментальный магазин. Число позиций и время смены. На длинных программах смена инструмента происходит десятки раз за цикл.
- Подача СОЖ через шпиндель. При глубоких карманах и сверлении без неё стружка не выводится.
- Точность позиционирования и повторяемости. Смотреть нужно значения по протоколу измерений, а не рекламные цифры, и обязательно с учётом длины хода.
- Фундамент. Крупный портал требует подготовленного основания; это отдельная статья затрат и сроков.
Что учесть при запуске
Первое — подготовка места. Портальный станок нельзя просто поставить на пол цеха: нужен фундамент с расчётной глубиной, закладными и виброразвязкой. Работы занимают от нескольких недель, и планировать их надо параллельно с изготовлением станка, а не после его прихода.
Второе — грузоподъёмность крана. Кран должен не только поднять заготовку, но и обслуживать зону загрузки станка. На практике это ограничение всплывает уже после подписания договора.
Третье — температурный режим. На длине хода в несколько метров тепловые деформации становятся сопоставимы с допуском. В цехе с перепадом температуры точность плавает в течение суток, и это лечится либо климатом в помещении, либо системой температурной компенсации станка.
Четвёртое — стружка. Объём съёма на крупногабаритной обработке большой, и система стружкоудаления с накопителем должна быть рассчитана на смену работы без остановок.
Что смотреть в каталоге
- портальные обрабатывающие центры с ЧПУ — основной раздел;
- горизонтально-расточные центры — альтернатива для корпусных деталей с обработкой с нескольких сторон;
- горизонтально-фрезерные и вертикально-фрезерные центры для деталей меньшего габарита;
- пятиосевые центры, если требуется обработка сложных поверхностей за один установ;
- оснастку и режущий инструмент под крупный съём;
- пусконаладку и ввод в эксплуатацию — с портальным станком это отдельный проект;
- технологический аудит и подбор станка под номенклатуру.
Частые вопросы
Можно ли обойтись вертикально-фрезерным центром большего размера? До определённого габарита — да. Дальше растёт вылет и падает жёсткость, и портал оказывается и точнее, и дешевле в пересчёте на рабочую зону.
Нужен ли фундамент всегда? Для лёгких моделей достаточно ровного пола с анкерами. Для тяжёлых портальных станков фундамент обязателен, его параметры даёт производитель.
Сколько времени занимает запуск? От прихода станка до первой детали обычно две-четыре недели с учётом монтажа, выверки геометрии и обучения операторов.
Что даёт угловая головка? Обработку боковых и наклонных поверхностей без переустановки. На детали в несколько тонн каждая переустановка стоит смену работы.
Как проверить точность при приёмке? По протоколу геометрических испытаний и контрольной деталью, согласованной заранее. Проверять нужно на рабочей температуре, а не на холодном станке.
