Датчики и щупы для привязки инструмента и детали на станке с ЧПУ
Чем датчик привязки инструмента отличается от измерительного щупа детали и когда автоматизация окупается.
Оператор, который проверяет размер детали и привязку инструмента штангенциркулем без применения датчиков, тратит на это минуты станочного времени на каждой партии и вносит человеческую погрешность в результат. Датчики привязки инструмента и щупы для измерения детали автоматизируют оба действия прямо в рабочей зоне станка — без снятия детали и без остановки цикла на ручные замеры.
Разберём, чем щуп для измерения детали отличается от датчика привязки инструмента, когда автоматическая привязка окупается на серийном производстве, и на что смотреть при выборе.
Два разных датчика — две разные задачи

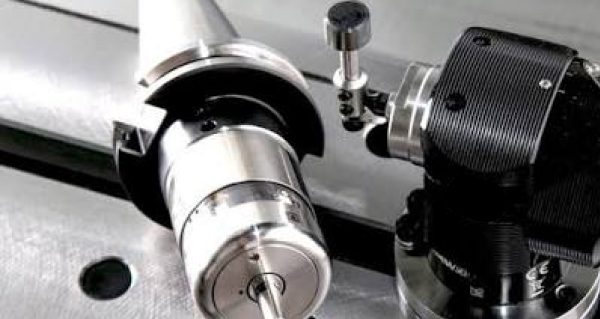

- Датчик привязки инструмента — неподвижно закреплён в рабочей зоне станка, инструмент подводится к нему после каждой смены в магазине, и система ЧПУ автоматически определяет точную длину и, в некоторых моделях, диаметр инструмента. Задача — исключить ручной ввод корректоров инструмента оператором.
- Измерительный щуп — устанавливается в шпиндель вместо инструмента и касается поверхности заготовки в заданных точках, определяя фактическое положение детали на столе, отклонения формы или готовый размер после обработки.
Оба узла решают проблему одного рода — устранение ручного контроля с остановкой станка, — но встают в разные места и работают по разным сценариям.
Контактные и бесконтактные датчики привязки инструмента
- Контактный датчик — механический или пьезоэлектрический элемент, который срабатывает при физическом касании инструмента. Проще по конструкции, устойчив к стружке и охлаждающей жидкости, но требует времени на медленное касание для точности измерения.
- Лазерный датчик — измеряет длину и диаметр инструмента прохождением через луч, без механического контакта. Быстрее контактного и не изнашивается от касаний, но чувствительнее к загрязнению оптики стружкой и охлаждающей жидкостью — требует защитного обдува или экрана.
Когда автоматическая привязка окупается
На единичном изделии или мелкой партии выигрыш от датчика привязки невелик — время наладки в любом случае определяется прочими операциями. Экономика меняется на сериях с частой сменой инструмента: если магазин станка использует 15–20 инструментов за цикл, а деталь меняется несколько раз за смену, накопленное время на ручной ввод корректоров за месяц превышает стоимость датчика на горизонте одного-двух кварталов.
- Частая смена номенклатуры деталей — каждая новая деталь требует новых корректоров инструмента, ручной ввод занимает время на каждой переналадке.
- Длинные многоинструментальные циклы обработки — чем больше инструментов в цикле, тем выше цена ошибки ручного ввода одного из них.
- Работа без постоянного присутствия оператора у станка — автоматическая привязка не требует его вмешательства при смене инструмента по программе.
Что даёт измерительный щуп на станке
- Привязка нуля детали. Вместо ручной выставки индикатором щуп находит базовые поверхности заготовки за секунды и передаёт координаты в систему ЧПУ.
- Контроль размера в процессе обработки. Программа может остановиться на замер после чернового прохода и скорректировать чистовой проход по фактическому результату, компенсируя износ инструмента или температурную деформацию.
- Приёмочный контроль без снятия детали. Финальный замер прямо на столе станка сокращает время до решения «годна/брак» и исключает погрешность повторной установки на измерительный стенд.
Сравнение вариантов оснащения
| Вариант | Что измеряет | Скорость привязки | Чувствительность к загрязнению |
|---|---|---|---|
| Ручной ввод оператором | инструмент и деталь | минуты на позицию | не применимо |
| Контактный датчик инструмента | длина, диаметр инструмента | секунды | низкая |
| Лазерный датчик инструмента | длина, диаметр, поломка инструмента | доли секунды | высокая без защиты оптики |
| Измерительный щуп детали | базовые точки, размер, форма | секунды на точку | низкая |
Типовые ошибки при внедрении
- Датчик выбран без учёта СОЖ высокого давления. Часть моделей не рассчитана на прямое попадание охлаждающей жидкости под давлением — уточняйте класс защиты корпуса при заказе для станков с системой СОЖ высокого давления.
- Программный цикл измерения не адаптирован под датчик. Готовые макросы под один бренд датчика не всегда переносятся на другой без изменений — совместимость с системой ЧПУ станка нужно проверять заранее, а не после установки.
- Щуп используется как единственный контроль качества без выборочной проверки на внешнем оборудовании. На станке измеряются относительные величины при рабочей температуре шпинделя — периодическая сверка с независимым измерительным инструментом остаётся не лишней.
Частые вопросы
Можно ли поставить датчик привязки инструмента на уже работающий станок? В большинстве случаев да, если система ЧПУ поддерживает соответствующий макрос и есть свободное место в рабочей зоне для установки.
Лазерный датчик точнее контактного? По скорости — да, по итоговой точности разница минимальна при правильной настройке обоих типов; выбор чаще определяется условиями эксплуатации, а не паспортной точностью.
Измерительный щуп заменяет контрольно-измерительную машину? Нет, щуп на станке решает задачу оперативного контроля в процессе обработки. Финальную приёмку ответственных деталей всё равно проверяют на отдельном измерительном оборудовании.
Нужен ли щуп детали, если на линии уже стоит датчик привязки инструмента? Это разные задачи — датчик инструмента не измеряет деталь. Их ставят вместе там, где нужен контроль и инструмента, и заготовки.
Что мы поставляем
В каталоге ERHER — датчики привязки инструмента и измерительные щупы, оснастка для станков под их установку, а также модельный ряд фрезерных и токарных станков с ЧПУ, где эти датчики устанавливаются заводом или дооснащаются под задачу.
Опишите модель станка и систему ЧПУ на stanki@erher.ru — подберём датчик под совместимость и режим работы с СОЖ.
