Тиски и приспособления для фрезерных работ
Что определяет выбор приспособления, чем различаются типы тисков, правила зажима, которые экономят брак, и когда нужна быстрая смена оснастки.
Тиски кажутся мелочью на фоне станка, но именно от них зависит, выдержит ли деталь допуск и сколько времени уйдёт на установку. Плохое приспособление обесценивает и точность станка, и работу технолога.
Что определяет выбор
- Усилие зажима. Должно превышать силы резания с запасом, иначе деталь сдвинется при съёме припуска.
- Повторяемость. Насколько одинаково деталь встаёт в приспособление от установки к установке.
- Доступ инструмента. Низкий профиль тисков открывает деталь для обработки с четырёх сторон.
- Жёсткость. Массивное основание гасит вибрации при силовом резании.
- Скорость установки. На мелкой серии время зажима сравнимо с машинным.
Типы приспособлений
| Тип | Где применяется | Особенности |
|---|---|---|

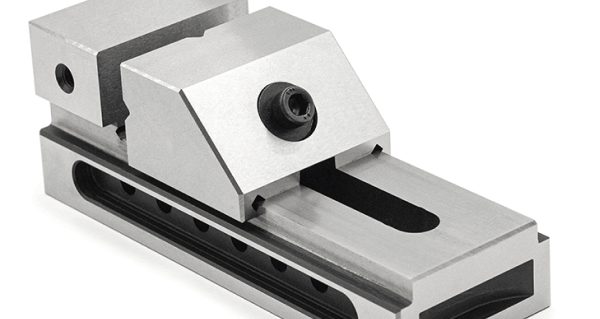

| Механические тиски | Универсальные работы, единичное производство | Просто, дёшево, усилие зависит от оператора |
| Тиски с усилителем | Силовое резание, стабильный зажим | Повторяемое усилие при том же моменте на ключе |
| Гидравлические и пневматические | Серия, работа в цикле | Быстро, стабильно, требуют подвода среды |
| Двойные и многоместные | Мелкие детали, серия | Несколько заготовок за один установ |
| Специальное приспособление | Сложная деталь, крупная серия | Максимальная скорость и точность, но проектируется под деталь |
Правила, которые экономят брак
- Зажим по жёсткому сечению. Тонкостенную деталь нельзя зажимать там, где она деформируется — потом размер уйдёт после снятия.
- Опора снизу. Деталь должна лежать на упорах, а не висеть на губках.
- Чистота посадочных поверхностей. Стружка под деталью — самая частая причина непонятного ухода размера.
- Одинаковый момент затяжки. Разное усилие даёт разную деформацию и разный размер.
- Сменные губки. Профилированные под деталь губки увеличивают площадь контакта и снижают усилие, нужное для удержания.
Быстрая переналадка
Если приспособлений несколько и они меняются в течение смены, имеет смысл поставить их на общую базу с быстрой сменой. Тогда переналадка сводится к снятию одного приспособления и установке другого без выверки — а это часы станочного времени в месяц.
Оснастка подбирается в разделе оснастки для станков, зажимные патроны — среди зажимных патронов.
Частые вопросы
Сколько тисков нужно на станок? Минимум двое: одни в работе, вторые под следующую наладку.
Стоит ли брать гидравлику для мелкой серии? Обычно нет: выигрыш во времени не окупает стоимость и подвод среды.
Как проверить повторяемость? Установить деталь пять раз подряд и замерить положение индикатором.
Можно ли обойтись прижимами к столу? Можно, но установка занимает больше времени и повторяемость ниже.
