Обработка длинных валов на токарном станке с ЧПУ: люнеты и центры

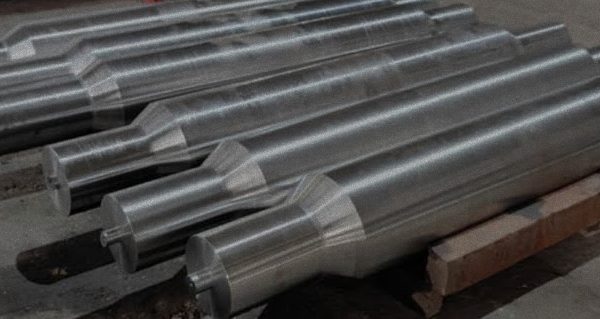

Длинный вал — это заготовка, у которой отношение длины к диаметру превышает восемь-десять. Ходовые винты, валы редукторов, шпиндели, оси конвейеров, штоки гидроцилиндров: деталь простая по геометрии и сложная по обработке. Причина одна — жёсткость. Заготовка прогибается под усилием резания, и погрешность формы растёт быстрее, чем можно компенсировать режимами.

Разберём, как подбирается станок под такую номенклатуру, зачем нужны люнеты и в каком случае бочкообразность лечится не оснасткой, а сменой схемы обработки.

Почему длинный вал ведёт

Прогиб заготовки под радиальным усилием резания зависит от длины в кубе и от диаметра в четвёртой степени. Практический вывод: удвоение длины между опорами увеличивает прогиб в восемь раз, а уменьшение диаметра вдвое — в шестнадцать. Отсюда все приёмы обработки длинных валов.

• Бочкообразность. В середине вала прогиб максимален, инструмент снимает меньше металла — диаметр в середине больше.
• Вибрация. На определённых оборотах заготовка входит в резонанс: на поверхности появляется характерная волнистость, а стойкость инструмента падает в разы.
• Увод при сверлении центрового отверстия. На длинной заготовке ошибка на входе умножается на длину.
• Тепловые деформации. Вал длиной метр при нагреве на 10 °C удлиняется примерно на 0,12 мм — сопоставимо с полем допуска на точных деталях.

Что определяет выбор станка

Порядок подбора такой: сначала межцентровое расстояние с запасом на поводковое устройство и задний центр, затем диаметр над суппортом, затем мощность. Ошибка «взяли по длине впритык» встречается постоянно — про место, которое занимают патрон и центр, вспоминают уже на пусконаладке.

Станина: горизонтальная или наклонная

Для валов подходят обе схемы, но с разными акцентами.

• Горизонтальная станина. Больше свободного пространства над станиной, проще устанавливать длинные заготовки краном, привычнее размещаются люнеты. Классический выбор под валовую номенклатуру.
• Наклонная станина. Выше жёсткость на кручение и заметно лучше сход стружки — на длинном вале стружка иначе наматывается и портит поверхность. Предпочтительна при серийной обработке.
• Станок с осью Y. Нужен, если на валу есть лыски, шпоночные пазы или отверстия вне оси — иначе деталь придётся переставлять на фрезерный станок.
• Станок с противошпинделем. На длинных валах применяется реже: перехват длинной заготовки требует места. Оправдан на валах средней длины при серийном производстве.

Полный перечень моделей — в разделе токарных станков с ЧПУ и подразделе горизонтальных.

Люнеты и схема закрепления

Люнет — дополнительная опора, которая охватывает вал в промежуточной точке и снимает прогиб. Есть две конструкции:

1. Неподвижный люнет. Крепится к станине, поддерживает вал в одной точке. Требует предварительно обработанной шейки под кулачки. Применяется, когда нужно обработать торец или свободный конец длинной заготовки.
2. Подвижный люнет. Крепится к суппорту и движется вместе с резцом, поддерживая заготовку прямо в зоне резания. Даёт лучший результат по точности формы на длинных валах.

Правило по числу опор: при отношении длины к диаметру до 10 достаточно центров, от 10 до 15 нужен один люнет, свыше 15 — два или больше. Практическое ограничение — не длина вала сама по себе, а расстояние между соседними опорами.

Второй элемент схемы — задний центр. Для длинных валов применяются вращающиеся центры с усиленным подшипниковым узлом. Усилие поджатия подбирается аккуратно: слабое даёт вибрацию, чрезмерное — продольный изгиб. На точных работах применяют центры с контролем усилия.

Со стороны шпинделя вал закрепляют в патроне или через поводковое устройство. Второй вариант предпочтительнее: он передаёт крутящий момент, но не задаёт направление, поэтому вал самоустанавливается по центрам и не получает изгиба от несоосности патрона.

Режимы и приёмы обработки

• Снижение радиальной составляющей. Резцы с большим главным углом в плане (93–95°) прижимают заготовку меньше, чем проходные с углом 45°.
• Меньшая глубина, большая подача. На нежёсткой системе это даёт лучший результат, чем обратное сочетание.
• Уход от резонансных оборотов. Если появилась волнистость, обороты меняют на 15–20 % в любую сторону — часто этого достаточно.
• Обработка от середины к концам. Симметричный съём уменьшает коробление от остаточных напряжений в заготовке.
• Разделение на черновую и чистовую с паузой. Заготовка успевает освободить напряжения и остыть до финишных проходов.
• Правка центровых отверстий. На точных валах их восстанавливают перед чистовой обработкой — они изнашиваются и задают всю геометрию.

Резцы и державки под валовую обработку смотрите в разделах пластин и державок токарных резцов.

Частые вопросы

Как понять, нужен ли люнет? По расчёту прогиба под усилием резания либо опытным путём: если бочкообразность выходит за половину поля допуска, опора нужна.

Можно ли обойтись без центрового отверстия? На коротких валах — да, закреплением в патроне. На длинных обработка без заднего центра приводит к прогибу и биению.

Что делать, если вал длиннее межцентрового расстояния? Обрабатывать в два установа с перезакреплением, но точность взаимного расположения участков при этом падает. Правильнее подобрать станок под всю номенклатуру.

Почему поверхность получается волнистой? Чаще всего это резонанс. Проверьте усилие поджатия центра, вылет резца, состояние люнета и попробуйте изменить обороты.

Нужен ли станок с осью Y для валов? Если на детали есть только точение и резьба — нет. Как только появляются пазы, лыски и внеосевые отверстия, ось Y окупается отсутствием второй операции.

Как учесть тепловое расширение? Делать чистовые проходы на прогретом станке, оставлять паузу после черновой и, если допуск жёсткий, измерять деталь при той же температуре, при которой её принимают.
