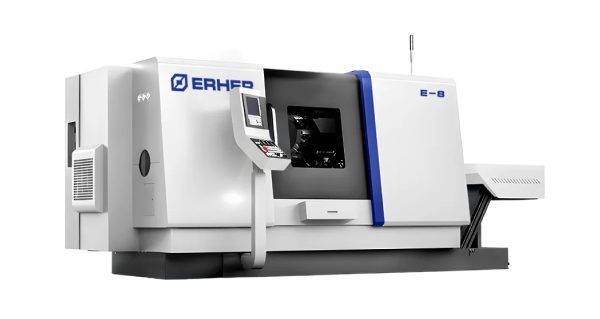

Токарный центр с наклонной станиной — когда он выгоднее горизонтального

Наклонная станина — конструктивное решение токарного станка, при котором направляющие расположены под углом 30, 45 или 60 градусов к горизонту. Оно определяет жёсткость несущей системы, отвод стружки и доступ к зоне резания, а вместе с ними — достижимую точность и режимы обработки.

Разберём, чем токарный центр с наклонной станиной отличается от станка с горизонтальной станиной, для какой номенклатуры выгоден каждый вариант и какие данные нужны для подбора.

Что даёт наклон направляющих

• Жёсткость несущей системы. Суппорт опирается на направляющие так, что усилие резания воспринимается по нормали к плоскости скольжения. Отжатие инструмента под нагрузкой меньше, глубина резания за проход больше.
• Свободный отвод стружки. Стружка падает вниз, в конвейер, а не накапливается на направляющих. Это снимает основную причину перегрева заготовки и повреждения защитных элементов.
• Доступ к зоне резания. Оператор работает спереди, инструмент и патрон видны без наклона корпуса; сокращается время наладки.
• Компактность в плане. При равных характеристиках наклонная компоновка занимает меньше площади цеха.
• Возможность автоматизации. Фронтальный доступ упрощает установку манипулятора загрузки или портального механизма.

Где выгоден станок с горизонтальной станиной

Горизонтальная компоновка не устарела — она решает другой круг задач.

• Длинные валы. Расстояние между центрами у горизонтальных станков больше, конструкция рассчитана на установку люнетов по длине.
• Крупный диаметр над станиной. Проходной диаметр обычно выше, чем у наклонной компоновки того же класса.
• Ремонтные и единичные работы. Универсальные операции с частой сменой типа детали, где важнее диапазон, чем цикл.
• Стоимость. При равном диаметре и длине обработки горизонтальный станок дешевле.

Для деталей типа дисков, фланцев и корпусов большого диаметра применяется третий вариант — вертикально-токарные станки, где заготовка лежит на планшайбе и собственный вес не вызывает прогиба.

Сравнение компоновок

Что добавляет к возможностям станка

Наклонная компоновка чаще комплектуется узлами, сокращающими цикл и число установов.

• Приводной инструмент. Сверление и фрезерование без переустановки заготовки на фрезерный центр.
• Ось Y. Смещение инструмента с оси вращения: пазы, лыски и отверстия вне центра выполняются на том же станке.
• Противошпиндель. Перехват детали и обработка с обратной стороны за один установ.
• Прутковая подача. Работа по прутку без участия оператора для серийных деталей малого диаметра.
• Конвейер стружки. Штатный узел для наклонной компоновки, а не дополнение.
• Измерение на станке. Щупы привязки инструмента и контроля размера сокращают долю брака в серии.

Как выбирается модель

• Габариты детали. Максимальный диаметр и длина обработки берутся по самой крупной позиции номенклатуры, а не по средней.
• Проход через шпиндель. Определяет, можно ли работать по прутку и какого диаметра.
• Мощность и момент главного привода. Считаются по материалу и требуемым режимам резания.
• Число позиций в револьверной голове. По количеству инструментов в самой сложной операции с запасом на дублирование.
• Серийность. Единичное производство — приоритет диапазону, серия — приоритет времени цикла и автоматизации.
• Требуемая точность. Задаёт класс станка, наличие системы температурной компенсации и требования к основанию.

Подбор ведётся от чертежей: подбор станка выполняется по номенклатуре деталей и программе выпуска, а состав операций закрепляется разработкой технологии.

Что учесть при запуске

• Основание и электропитание готовятся до привоза станка — требования выдаются в установочном чертеже.
• Комплект оснастки: зажимные патроны, цанги, а также оснастка для станков под конкретные детали.
• Режущий инструмент подбирается под материал и режимы, а не по остаткам на участке.
• Монтаж и пусконаладка завершаются выпуском первой детали по программе заказчика.
• Обучение персонала проводится на своём оборудовании, с программами из реальной номенклатуры.
• Запас запчастей по позициям с длительным сроком поставки формируется на этапе заказа.

Частые вопросы

Какой угол наклона лучше? Угол 45 градусов — универсальное решение. Наклон 30 градусов даёт больший проходной диаметр, 60 градусов — лучший отвод стружки и жёсткость при коротких деталях.

Можно ли точить длинные валы на наклонной станине? В пределах паспортного расстояния между центрами — да, с поддержкой люнетом. Для валов длиной свыше полутора метров берётся горизонтальная компоновка.

Нужен ли конвейер стружки? Для серийного производства — да. Ручная уборка занимает время цикла и создаёт риск повреждения защиты и направляющих.

Оправдан ли противошпиндель для мелкой серии? Считается по числу установов. Если деталь требует обработки с двух сторон и партия повторяется, экономия времени наладки окупает разницу в цене.

Что важнее при выборе — диаметр или точность? Сначала габариты детали: станок, в который деталь не помещается, не рассматривается. Затем точность и режимы под материал.

Что мы делаем

Подбираем токарные станки с ЧПУ по чертежам и программе выпуска, считаем время цикла, комплектуем оснасткой и режущим инструментом, выполняем разработку технологии, пусконаладку и обучение операторов, поддерживаем оборудование по гарантийному и сервисному обслуживанию. Перед закупкой проводим технологический аудит, покупка возможна через лизинговые программы.

Пришлите чертежи деталей и программу выпуска на stanki@erher.ru — подберём компоновку и модель, посчитаем время цикла и дадим комплект с ценами и сроками поставки.
