Что подготовить на участке до привоза станка — основание, питание, воздух
Требования к основанию и электропитанию, подготовка сжатого воздуха, маршрут такелажа и график работ, привязанный к дате поставки станка.
Между подписанием договора на станок и первой деталью стоит подготовка участка. Работы на площадке ведутся параллельно с производством и доставкой оборудования, и если их начать после прибытия машины, простой измеряется неделями: станок стоит в упаковке, а цех подводит питание и заливает основание.
Разберём, что готовится на участке до привоза обрабатывающего центра или токарного станка: основание, электропитание, сжатый воздух, подъездные пути и вспомогательные системы.
Основание и фундамент
Требования к основанию задаются в установочном чертеже производителя. Их два вида: несущая способность пола и его ровность.
- Толщина и марка бетона. Для компактного вертикального центра массой до 5 тонн обычно достаточно плиты 150–200 мм на уплотнённом основании. Для машины массой 10–20 тонн требуется 300–500 мм, для тяжёлых портальных станков — отдельный фундамент с армированием.
- Ровность. Станок выставляется по уровню на опорах, но диапазон регулировки ограничен. Перепад по площади опирания сверх допустимого требует подливки или выравнивающего слоя.
- Виброизоляция. Прецизионные машины и станки, стоящие рядом с прессовым оборудованием, устанавливаются на виброопоры либо на отделённый деформационным швом участок плиты.
- Срок набора прочности. Свежезалитая плита набирает проектную прочность 28 суток. Этот срок закладывается в график до даты поставки.
- Анкеровка. Часть машин крепится анкерами к плите. Точки крепления размечаются по установочному чертежу до заливки, а не сверлятся после установки станка.
Электропитание
Подведённая мощность считается не по табличке на станке, а по установочным данным с учётом всех потребителей комплекта.
- Полная мощность станка. Складывается из главного привода, приводов подач, гидростанции, насосов охлаждающей жидкости, конвейера стружки и системы отсоса.
- Пусковые токи. Главный привод при разгоне шпинделя кратковременно берёт заметно больше номинала. Аппараты защиты подбираются с учётом характеристики срабатывания.
- Сечение кабеля. Считается по току с учётом длины трассы и способа прокладки. Занижение сечения даёт просадку напряжения и ошибки системы управления при разгоне.
- Качество напряжения. Проверяется отклонение напряжения и перекос фаз. Часть систем управления чувствительна к провалам; на нестабильной сети предусматривается стабилизатор.
- Заземление. Контур заземления выполняется по требованиям производителя. Ошибки на этом этапе проявляются не отказом, а плавающими сбоями системы управления.
- Отдельная линия. Станок питается от выделенной линии, а не от общего щита участка вместе со сварочным постом.
Сжатый воздух и вспомогательные системы
| Система | Что проверяется | Типовое требование |
|---|---|---|
| Сжатый воздух | давление, расход, качество подготовки | 6–8 бар, осушка и фильтрация, отдельный отвод конденсата |
| Охлаждающая жидкость | объём бака, подвод воды на разведение | запас концентрата и место для приготовления смеси |
| Отвод стружки | место под конвейер и тару | проход для вывоза тары без остановки соседних машин |
| Вентиляция и отсос | удаление масляного тумана | вывод за пределы помещения либо фильтрующая установка |
| Освещение | освещённость рабочей зоны и зоны наладки | достаточная для контроля инструмента и измерений |
| Температура в цехе | диапазон и суточные колебания | стабильность важнее абсолютного значения для точных работ |
Сжатый воздух — частая причина отказов на этапе запуска. Влага в магистрали выводит из строя пневмоаппаратуру зажимных устройств и системы обдува конуса шпинделя. Осушитель и фильтр ставятся до станка, а не после первого отказа.

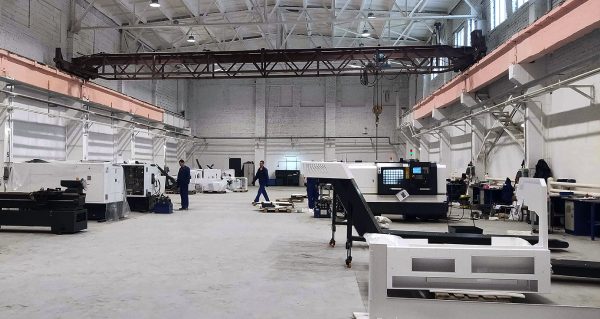

Такелаж и подъездные пути
- Маршрут от ворот до места установки. Проверяются ширина проёмов, высота ворот, несущая способность пола по трассе перемещения и радиусы поворотов.
- Габариты в упаковке. Станок в транспортной таре выше и шире, чем в паспорте. Габарит уточняется у производителя до планирования маршрута.
- Грузоподъёмная техника. Кран-балка цеха либо привлечённая техника подбирается по фактической массе с учётом такелажной оснастки.
- Место разгрузки. Площадка с твёрдым покрытием и подъездом для транспорта; при поставке зимой предусматривается выдержка оборудования перед распаковкой.
- Свободное пространство вокруг станка. Кроме габарита машины нужен доступ для обслуживания, открывания дверей ограждения, вывоза стружки и подхода к электрошкафу.
График подготовки
Работы разносятся по срокам относительно даты отгрузки.
- За 8–10 недель. Получение установочного чертежа, согласование места установки, проверка несущей способности пола, расчёт электрической нагрузки.
- За 6–8 недель. Заливка или ремонт основания, прокладка кабельных трасс и магистрали сжатого воздуха.
- За 3–4 недели. Монтаж щита питания, проверка контура заземления, подготовка вентиляции и освещения.
- За 1–2 недели. Освобождение и разметка площадки, проверка маршрута такелажа, готовность подъёмной техники.
- К дате поставки. Приготовленная охлаждающая жидкость, тара под стружку, назначенный персонал для участия в пусконаладке.
Что прислать для подготовки
- План цеха с указанием предполагаемого места установки и соседнего оборудования.
- Данные по полу: конструкция, толщина плиты, наличие подвалов и каналов.
- Доступную электрическую мощность на участке и характеристики щита.
- Параметры компрессорной: давление, производительность, наличие осушителя.
- Габариты ворот и проёмов по маршруту перемещения, наличие крана.
- Требования к точности деталей — от них зависят требования к стабильности температуры.
Частые вопросы
Обязателен ли отдельный фундамент? Для большинства станков средней массы достаточно ровной плиты нужной толщины. Отдельный фундамент требуется тяжёлым и прецизионным машинам, это указано в установочном чертеже.
Можно ли поставить станок на существующий пол без проверки? Не стоит. Недостаточная толщина плиты приводит к просадке опор, потере геометрии и невозможности выйти на заявленную точность.
Что будет, если воздух подаётся без осушителя? Влага попадает в пневмосистему станка и выводит из строя зажимные устройства и обдув конуса шпинделя. Это одна из самых частых причин отказов в первые месяцы.
Кто выполняет монтаж и пусконаладку? Работы ведут наши специалисты в рамках услуги ввода в эксплуатацию, обучение операторов проводится отдельной услугой.
Когда начинать подготовку? Сразу после подписания спецификации. Установочный чертёж выдаётся на этом этапе, и все работы укладываются в срок производства станка.
Что мы делаем
Передаём установочные чертежи и требования к площадке до начала производства станка, сопровождаем подготовку участка, выполняем такелаж, монтаж, пусконаладку и обучение персонала. Перед закупкой проводим технологический аудит и подбор станка под номенклатуру, после запуска действует гарантийное и сервисное обслуживание. Покупка оборудования возможна через лизинговые программы.
Пришлите план цеха и данные по площадке на stanki@erher.ru — выдадим перечень подготовительных работ с графиком под дату поставки и посчитаем комплект.
