Инструментальный магазин обрабатывающего центра — сколько позиций закладывать

Ёмкость инструментального магазина — параметр, который редко пересматривают после покупки станка. Магазин встроен в конструкцию обрабатывающего центра, и увеличить число позиций на уже поставленной машине либо невозможно, либо требует замены узла целиком. Поэтому число гнёзд закладывается на этапе выбора модели, исходя из номенклатуры деталей, а не из паспортной цифры.

Разберём, как считается потребность в инструменте, чем различаются типы магазинов и что проверить перед заказом фрезерного обрабатывающего центра.

Как считается потребность в позициях

Расчёт начинается не со станка, а с номенклатуры. Берётся перечень деталей, которые планируется обрабатывать, и для каждой выписывается набор инструмента: черновая и чистовая фреза, сверло каждого диаметра, центровка, метчики, расточная оправка, фаскосъёмный инструмент, измерительный щуп.

• Инструмент одной детали. Типовая корпусная деталь средней сложности требует от 8 до 20 позиций. Деталь с резьбами разных диаметров и точными отверстиями быстро выходит за двадцать.
• Общий набор по группе деталей. Если станок работает по нескольким наименованиям, часть инструмента совпадает. Считается объединение наборов, а не сумма.
• Дублёры на изнашиваемые позиции. Черновая фреза и сверло по массовому отверстию расходуются быстрее остальных. Дублёр в магазине позволяет продолжить работу без остановки на замену.
• Измерительный инструмент. Щупы привязки детали и контроля размера занимают гнёзда постоянно и в расчёт обязательно включаются.
• Резерв на изменение номенклатуры. Закладывается не менее 20 % свободных гнёзд: за срок службы станка перечень деталей меняется.

Полученное число сравнивают с ёмкостью магазина. Если наборы деталей не помещаются целиком, каждая переналадка потребует ручной перезагрузки инструмента, а это время, ошибки в номерах позиций и повторная привязка длин.

Типы магазинов

Время смены инструмента влияет на цикл тем сильнее, чем короче переходы. При обработке детали с сорока сменами разница в две секунды даёт больше минуты на деталь — на серии в тысячу штук это двадцать часов работы станка.

Что кроме числа гнёзд

• Предельный диаметр и длина инструмента. Магазин имеет ограничение по габаритам оправки. Крупная торцевая фреза или длинная расточная оправка из раздела режущего инструмента может требовать соседних свободных гнёзд.
• Предельная масса оправки. Тяжёлый инструмент ограничен по массе — превышение приводит к отказу манипулятора и износу механизма смены.

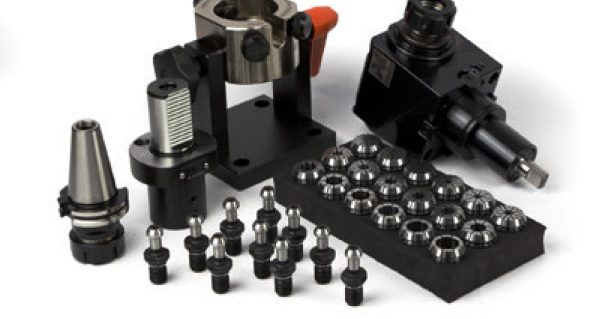

• Тип конуса шпинделя. Определяет всю оснастку участка. Смена типа конуса означает замену парка оправок, цанг и патронов.
• Подача через инструмент. Если предполагается сверление глубоких отверстий, проверяется поддержка подачи охлаждающей жидкости через шпиндель и соответствующее исполнение оправок.
• Контроль поломки инструмента. Датчики и щупы из раздела комплектующих позволяют остановить цикл при поломке до порчи детали и станка.
• Загрузка магазина при работе. Часть конструкций допускает пополнение магазина во время обработки, часть требует остановки цикла.

Ошибки при выборе

• Расчёт по одной детали. Магазин на 24 позиции покрывает текущую деталь, но не оставляет места для второй и третьей номенклатуры.
• Забытый измерительный инструмент. Щупы занимают гнёзда постоянно, и при плотном расчёте их вытесняет режущий инструмент.
• Отсутствие дублёров. Без резервной позиции на изнашиваемый инструмент цикл останавливается на каждую замену пластины.
• Игнорирование габаритов. Крупный инструмент занимает соседние гнёзда, и фактическая ёмкость оказывается меньше паспортной.
• Ставка на ручную перезагрузку. На единичном производстве это допустимо, на серии перезагрузка съедает выигрыш от станка.

Как это связано с типом станка

Ёмкость магазина обычно растёт вместе с классом машины. У компактных вертикальных центров она ограничена конструкцией, у горизонтальных центров с паллетами она изначально больше — такие машины рассчитаны на длительную работу без вмешательства оператора. У пятиосевых центров к расчёту добавляется инструмент под обработку с нескольких сторон за установ, а у портальных станков — крупногабаритный инструмент со своими ограничениями по массе.

Если номенклатура широкая, а бюджет ограничен, разумнее взять станок с меньшим числом осей, но с достаточным магазином, чем машину с избыточной кинематикой и постоянной ручной перезагрузкой инструмента.

Что прислать для подбора

• Чертежи или модели деталей, которые планируется обрабатывать.
• Планируемую серийность и число наименований в работе одновременно.
• Существующий парк оснастки и тип конуса, если участок уже работает.
• Материалы заготовок и требования по точности.
• Режим работы: одна смена, две смены, работа без оператора.

Частые вопросы

Можно ли увеличить магазин на поставленном станке? В большинстве случаев нет: узел встроен в конструкцию. Отдельные модели допускают исполнение с увеличенной ёмкостью, но это выбирается при заказе.

Сколько гнёзд достаточно для одной детали? Для типовой корпусной детали — 15–20 позиций с учётом щупов и дублёров. Точное число определяется по технологии.

Влияет ли ёмкость магазина на точность? Напрямую нет, но частая ручная перезагрузка означает повторную привязку длин инструмента, а это источник ошибок.

Нужен ли дублёр на каждый инструмент? Нет, только на изнашиваемые позиции: черновую фрезу, сверло по массовому отверстию, метчик.

Что делать, если номенклатура постоянно меняется? Берётся магазин с запасом и система нулевой точки на приспособлениях — переналадка сводится к смене программы и оснастки из раздела оснастки для станков.
