Револьверная голова: число позиций и время смены
Что смотреть при выборе головы, сколько позиций нужно под номенклатуру, во что обходится время поворота и по каким признакам видно износ.

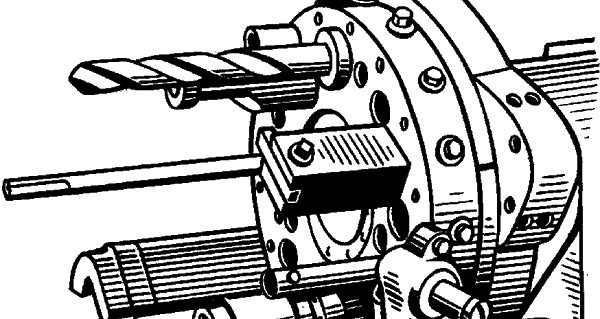

Револьверная голова определяет, сколько инструментов участвует в цикле без остановки и сколько времени уходит на переходы между ними. На мелкой детали с десятком переходов время смены позиции влияет на выпуск не меньше, чем скорость резания.
Что смотреть при выборе
| Параметр | Почему важен |
|---|---|
| Число позиций | Сколько инструментов помещается без переналадки |
| Время смены позиции | Умножается на число переходов в цикле |
| Приводные позиции | Возможность фрезеровать и сверлить без переустановки |
| Тип крепления | Определяет, какие держатели подойдут и сколько будет стоить оснащение |
| Момент зажима | Жёсткость при силовом резании |
| Направление поворота | Голова с выбором кратчайшего пути экономит время |
Сколько позиций нужно
- 8 позиций. Простые детали, две-три операции, мелкая серия с частой переналадкой.
- 12 позиций. Самый распространённый вариант: хватает на полную обработку типовой детали с запасом.
- 16 и больше. Сложная номенклатура, работа без переналадки между разными деталями, много приводного инструмента.
Считать нужно не по числу инструментов на текущую деталь, а по всей ходовой номенклатуре: если инструменты не приходится вынимать между заказами, переналадка сводится к смене программы и оснастки.
Время смены и его цена
Разница между головой с поворотом за 0,3 секунды и за 1 секунду кажется незначительной. Но на детали с двенадцатью переходами это 8 секунд на штуку, а на партии в тысячу деталей — больше двух часов станочного времени.
Поэтому на мелких деталях с коротким машинным временем стоит смотреть на быстродействие головы. На крупных деталях с длинными переходами это второстепенно.
Что заказывать вместе с головой
- Комплект держателей под все позиции — голова без оснастки бесполезна.
- Приводные держатели, прямые и угловые, если позиции с приводом предусмотрены.
- Цанги или патроны под применяемый инструмент.
- Запасной комплект зажимных элементов: они изнашиваются и теряют точность.
- Устройство предварительной настройки инструмента, если номенклатура большая.
Признаки, что голова изношена
Появление отклонений по диаметру от инструмента к инструменту, следы от неточного позиционирования на торце, увеличение времени поворота, посторонний звук при фиксации. Всё это означает износ зубчатой муфты или потерю усилия зажима — и лечится обслуживанием, а не подбором режимов.
Проверяется просто: индикатором замеряется повторяемость возврата в одну позицию после нескольких поворотов.
Станки с разными головами — в разделе токарных станков с ЧПУ, оснастка — среди держателей токарных резцов.
Частые вопросы
Можно ли добавить позиции позже? Нет, число позиций задаётся конструкцией головы.
Обязательно ли брать приводные позиции? Только если в номенклатуре есть фрезерные и сверлильные переходы.
Сколько держателей нужно? Ориентир — по числу позиций плюс запас на ходовые инструменты.
Влияет ли голова на точность? Напрямую: повторяемость позиционирования переносится на деталь.
