Вертикально-токарный центр: фланцы, диски и корпусные детали
Почему деталь с большим диаметром плохо обрабатывается на горизонтальном станке, что даёт вертикальная компоновка и на что смотреть при выборе типоразмера.

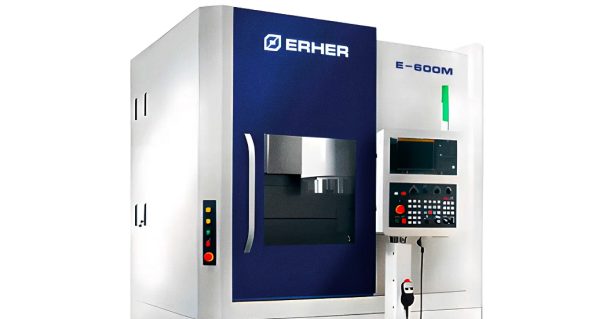

Вертикально-токарный центр — это станок, у которого шпиндель с планшайбой смотрит вверх, а деталь лежит на нём горизонтально. Проще говоря, это карусель: заготовка не висит в патроне, а стоит на столе, и её вес держит планшайба, а не подшипники консоли.
Такая компоновка решает конкретную задачу: обработку деталей, у которых диаметр заметно больше длины. Фланцы, диски, корпуса, кольца подшипников, тормозные барабаны, крышки, поворотные опоры — всё, что на горизонтальном станке приходится ловить люнетом и всё равно получать конус.
Почему диск на горизонтальном станке обрабатывается плохо
- Вылет из патрона. Деталь диаметром 700 мм и толщиной 80 мм зажимается по узкому пояску, а вся масса висит в стороне. Жёсткости не хватает.
- Провисание под собственным весом. Заготовка в 200 кг деформирует систему, и торец получается неплоским.
- Сложность установки. Поставить такую деталь в вертикальный патрон краном непросто, выставить — ещё сложнее.
- Стружка падает на деталь. На горизонтальном станке стружка ложится на обработанную поверхность и на направляющие.
На вертикальном центре все четыре проблемы снимаются компоновкой: деталь ставится краном сверху на планшайбу, опирается всей плоскостью, стружка падает вниз в конвейер.
Что даёт вертикальная компоновка
| Критерий | Вертикально-токарный центр | Горизонтальный токарный станок |
|---|---|---|
| Тип детали | диаметр больше длины: диски, фланцы, кольца | длина больше диаметра: валы, втулки, оси |
| Установка заготовки | краном сверху, деталь лежит | в патрон, вручную или с подъёмником |
| Влияние массы детали | воспринимается планшайбой | нагружает шпиндель на изгиб |
| Отвод стружки | свободное падение вниз | ложится на деталь и станину |
| Занимаемая площадь | компактнее при том же диаметре | длиннее |
| Обработка длинных валов | невозможна | основное назначение |
Какие детали делают на вертикальных центрах
- Фланцы и переходники трубопроводов. Торцевание, расточка, канавки под уплотнения, отверстия по окружности — за одну установку.
- Диски и барабаны. Тормозные диски, маховики, шкивы: важна плоскостность торца и биение относительно центра.
- Кольца подшипников и обоймы. Тонкостенные детали, которые в кулачковом патроне легко овализовать; на планшайбе с равномерным прижимом деформация меньше.
- Корпусные детали. Крышки редукторов, корпуса насосов, поворотные опоры — с расточкой посадочных мест в один установ.
- Зубчатые венцы и заготовки колёс. Подготовка базовых поверхностей перед зубообработкой.
На что смотреть при выборе модели
- Максимальный диаметр обработки и высота детали. Первое ограничение и главный признак типоразмера.
- Допустимая масса заготовки. Планшайба рассчитана на конкретную нагрузку; превышение убивает подшипники шпинделя.
- Мощность и крутящий момент на низких оборотах. Крупный диаметр обрабатывается на малых оборотах, и решает именно момент, а не киловатты.
- Наличие приводного инструмента и оси C. Позволяет сверлить, фрезеровать пазы и нарезать резьбу без переустановки на другой станок — для фланцев это половина трудоёмкости.
- Револьверная голова или инструментальный магазин. Число позиций определяет, сколько переходов пройдёт за установ.
- Жёсткость станины. Литьё из чугуна с термостабилизацией, широкие направляющие: при больших диаметрах вибрация проявляется быстрее, чем на мелких деталях.
- Система удаления стружки. На объёмной обработке стружки много, и конвейер должен справляться без остановок.
Экономика: где считается выигрыш
Основной эффект даёт не скорость резания, а сокращение числа установов. Фланец, который на универсальном оборудовании проходит токарную операцию, потом сверловку, потом разметку под крепёж, на вертикальном центре с приводным инструментом делается за один установ.
Второй источник экономии — время установки. Крупная деталь ставится краном на планшайбу за минуты, тогда как выставление той же детали в патроне горизонтального станка занимает существенно дольше и требует квалификации.
Третий — качество. Отсутствие переустановок означает отсутствие накопленной погрешности базирования. Соосность расточки и наружного диаметра получается конструктивно, а не выверкой.
Что смотреть в каталоге
- токарные станки с ЧПУ вертикальные — основной раздел под эту задачу;
- токарные станки с ЧПУ целиком, включая горизонтальные исполнения с наклонной станиной и с осью Y;
- горизонтально-расточные центры, если корпусная деталь требует обработки с нескольких сторон;
- оснастку для станков и зажимные патроны;
- пластины и расточные системы под диаметры обработки;
- подбор станка по вашим чертежам и разработку технологии;
- лизинговые программы, если оборудование берётся в рассрочку.
Частые вопросы
Чем вертикально-токарный центр отличается от карусельного станка? Принципиально ничем: это то же решение, но с числовым управлением, автоматической сменой инструмента и защитным ограждением.
Можно ли обрабатывать на нём валы? Короткие — да, в пределах высоты рабочей зоны. Длинные валы — задача горизонтального станка.
Нужна ли ось C для фланцев? Если во фланце есть отверстия под крепёж или пазы, ось C с приводным инструментом убирает отдельную сверловочную операцию.
Как крепится тонкостенная деталь? Через специальную оснастку с распределённым прижимом или вакуумом. Стандартный кулачковый зажим её деформирует.
Какой запас по диаметру брать? Не меньше 15–20 процентов от максимальной детали в номенклатуре: заготовка с припуском всегда крупнее готовой детали.
