Горизонтально-расточной центр: корпусные детали и точные отверстия
Отверстия в двух противоположных стенках корпуса за один установ поворотом стола — соосность определяется точностью станка, а не мастерством наладчика. Разбираем диаметр шпинделя, ход пиноля, оснастку и требования к участку.

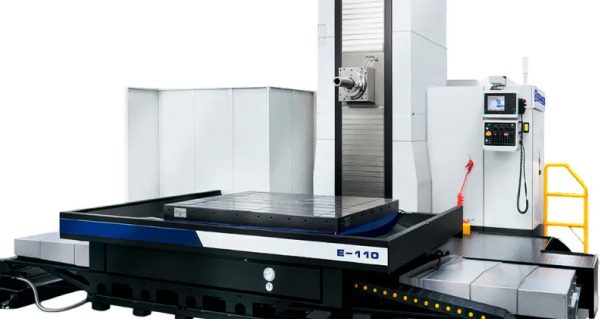

Горизонтально-расточной обрабатывающий центр создан под один класс задач: корпусные детали с точными отверстиями, оси которых должны быть строго соосны и перпендикулярны базам. Корпуса редукторов и насосов, станины, плиты, рамы, блоки гидрораспределителей — детали, где важна не сложность поверхности, а взаимное расположение отверстий на разных стенках.
Разберём, чем такой станок отличается от вертикального центра, какие параметры действительно определяют выбор и когда расточной центр окупается, а когда задачу закрывает более дешёвое оборудование.
Чем отличается от вертикального центра
| Признак | Горизонтально-расточной | Вертикально-фрезерный |
|---|---|---|
| Положение шпинделя | горизонтальное, часто с выдвижным пинолем | вертикальное |
| Доступ к детали | к четырём сторонам за один установ (с поворотным столом) | сверху |
| Сход стружки | свободный, стружка не скапливается в отверстии | стружка остаётся в кармане, нужна СОЖ под давлением |
| Точность соосности | высокая: отверстия в противоположных стенках за один установ | требует переустановки и теряет точность |
| Габарит детали | крупные и тяжёлые корпуса | ограничен размером стола и ходом по Z |
Главное преимущество — обработка отверстий в двух противоположных стенках корпуса с одного установа поворотом стола на 180°. Соосность в этом случае определяется точностью стола, а не мастерством наладчика при перестановке. На вертикальном центре ту же деталь пришлось бы кантовать, а каждая перестановка добавляет собственную погрешность.
Параметры, которые определяют выбор
- Диаметр шпинделя. Ключевая величина: 80, 110, 130, 160 мм. Определяет жёсткость и предельный момент при расточке большими диаметрами.
- Ход выдвижного пиноля (ось W). Позволяет вести расточку вглубь без перемещения стойки. У станков без пиноля глубина ограничена вылетом инструмента.
- Ходы по осям X, Y, Z. Проверяются по габариту детали с оснасткой, а не по габариту детали.
- Грузоподъёмность и размер стола. Корпус массой две тонны нужно не только положить, но и вращать с сохранением точности.
- Дискретность поворотного стола. Индексация через 1° или 0,001° — на второе идут детали с отверстиями под произвольными углами.
- Мощность и момент на низких оборотах. Расточка большого диаметра идёт на 100–300 об/мин, и здесь важен момент, а не киловатты в пике.
- Число инструментов в магазине. Корпусная деталь легко набирает 20–40 инструментов за операцию.
Актуальные модели собраны в разделе горизонтально-расточных обрабатывающих центров с ЧПУ.
Расточной или горизонтально-фрезерный центр
Оба станка горизонтальные, но решают разные задачи, и путать их дорого.
- Горизонтально-расточной. Крупная деталь, много точных отверстий, большие вылеты инструмента, работа на низких оборотах. Смена детали занимает время, зато цикл длинный.
- Горизонтально-фрезерный центр. Серийные корпусные детали среднего размера, две паллеты, смена детали параллельно обработке. Выигрыш в производительности на партии.
- Портальный центр. Крупногабарит с обработкой преимущественно сверху — плиты, рамы, длинные балки.
- Вертикально-фрезерный центр. Универсальный и самый дешёвый вариант, если отверстия только с одной стороны и требования к соосности умеренные.
Практический признак в пользу расточного центра: в чертеже стоит допуск на соосность отверстий в противоположных стенках или на перпендикулярность оси отверстия базовой плоскости. Как только такие допуски появляются, любое другое решение потребует переустановок и контроля на каждом шаге.
Инструмент и оснастка
Стоимость оснащения расточного центра сопоставима с заметной частью цены самого станка, и закладывать её нужно сразу.
| Позиция | Зачем | Раздел каталога |
|---|---|---|
| Расточные головки и оправки | основной инструмент для точных отверстий | расточные системы |
| Пластины под чугун и сталь | корпусные детали чаще всего чугунные | пластины |
| Приспособления и прихваты | закрепление корпуса без деформации | оснастка для станков |
| Поворотные и угловые столы | обработка под углом, дополнительная ось | поворотные столы |
| Измерительные средства | контроль соосности и диаметров на станке | измерительный инструмент |
Отдельного внимания требует закрепление. Тонкостенный корпус, зажатый прихватами с усилием, деформируется, обрабатывается «правильно» и распрямляется после снятия — отверстие уходит из допуска. Точки закрепления выбираются по рёбрам жёсткости, а усилие ограничивается.
Требования к участку
- Фундамент. Станок массой 10–20 тонн требует подготовленного основания с виброразвязкой. Установка на общий пол цеха рядом с прессом сводит точность на нет.
- Подъёмные средства. Кран нужной грузоподъёмности с доступом непосредственно к столу.
- Температурный режим. Точность на уровне сотых долей миллиметра требует стабильной температуры: сквозняк от ворот даёт уход геометрии.
- Стружкоудаление. Чугунная стружка объёмная, и ручная уборка съедает заметную часть смены.
- Место вокруг станка. Подача крупных деталей краном требует свободного прохода со стороны стола.
Подготовка участка и запуск выполняются в рамках пусконаладки и ввода в эксплуатацию; технология под конкретную номенклатуру — разработка технологии под ключ.
Частые вопросы
Можно ли расточить корпус на вертикальном центре? Можно, если отверстия с одной стороны и допуск на соосность не жёсткий. При обработке с двух сторон погрешность перестановки съедает весь допуск.
Нужен ли выдвижной пиноль? Для глубоких отверстий — да. Он позволяет вести расточку без длинной оправки, а короткий инструмент даёт меньше отжатия и лучшую точность.
Какая точность достижима? На исправном станке с оснасткой — единицы микрометров по диаметру и десятые доли на соосности. Реальный результат определяется закреплением и температурой не меньше, чем станком.
Что важнее — мощность или момент? Момент на низких оборотах. Расточка большого диаметра идёт медленно, и киловатты в пике оборотов там не работают.
Окупится ли поворотный стол с точной индексацией? Если в номенклатуре есть отверстия под произвольными углами — да, за счёт исключения отдельных операций и приспособлений.
Сколько инструментов заложить в магазин? На корпусную деталь обычно уходит 20–40 позиций. Магазин на 24 инструмента вынудит переналаживать станок между операциями.
