Борштанги, вылет и точность отверстий в расточных системах для ЧПУ
Из чего состоит расточная система, как вылет борштанги влияет на точность и когда нужна демпфированная оправка.
Расточка отверстия отличается от сверления одной задачей: не просто сделать отверстие, а получить точный диаметр, прямолинейность оси и чистую поверхность там, где сверло или зенкер такую точность не обеспечат. Расточная система — это оправка с регулируемой режущей пластиной, которая позволяет корректировать диаметр с точностью в сотые доли миллиметра без смены инструмента.
Разберём, из чего состоит расточная система, чем расточка отличается от растачивания на токарном и на фрезерном станке, и как вылет инструмента влияет на точность и вибрацию при обработке.

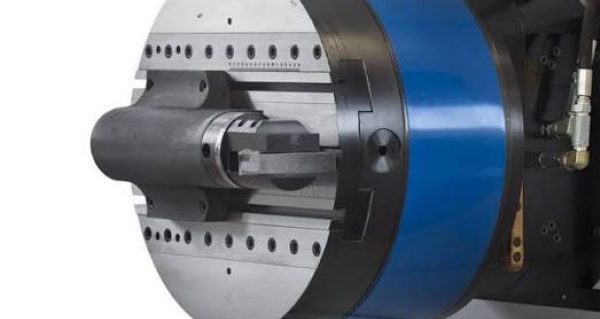

Из чего состоит расточная система
- Корпус (борштанга) — базовая оправка, задающая вылет и жёсткость всей системы. Чем длиннее борштанга относительно диаметра, тем выше риск вибрации при резании.
- Регулируемая головка — узел с микрометрической регулировкой, позволяющий менять диаметр расточки без переустановки заготовки и без смены пластины.
- Режущая пластина — сменная, подбирается под обрабатываемый материал так же, как для токарного резца: под сталь, нержавейку или алюминий отдельные группы пластин.
- Демпфирующая вставка — в системах для глубокой расточки гасит вибрацию на большом вылете инструмента, где обычная борштанга уже входит в резонанс.
Комплекты и отдельные узлы — в разделе расточных систем.
Вылет инструмента: главный ограничитель точности
Отношение вылета борштанги к её диаметру определяет, насколько жёстко ведёт себя инструмент в резании. При отношении вылета к диаметру больше четырёх-пяти обычная стальная борштанга начинает вибрировать заметно, и на поверхности появляется характерная волнистость — «дребезг» — даже при правильно подобранных режимах резания.
- Вылет до 4 диаметров — обычная стальная борштанга справляется без проблем на большинстве материалов.
- Вылет от 4 до 7 диаметров — требуется борштанга из твёрдого сплава или со встроенным демпфированием, обычная сталь уже недостаточно жёсткая.
- Вылет свыше 7 диаметров — только демпфированные системы с антивибрационным сердечником, снижение подачи и глубины резания дополнительно к смене инструмента.
Расточка на токарном и на фрезерном станке
Принцип одинаков — снятие материала по внутреннему диаметру вращающимся или неподвижным инструментом, но роли меняются местами.
- На токарном станке заготовка вращается, расточная оправка неподвижна и подаётся вдоль оси — типовая операция для втулок, корпусов подшипниковых узлов, фланцев.
- На фрезерном и горизонтально-расточном центре вращается инструмент, а заготовка неподвижна — так растачивают отверстия в крупных корпусных деталях, где деталь физически невозможно закрепить во вращающемся патроне. Профильное оборудование — горизонтально-расточные обрабатывающие центры.
Сравнение способов получения точного отверстия
| Способ | Точность | Скорость | Когда применяется |
|---|---|---|---|
| Сверление | низкая-средняя | высокая | отверстие без строгих требований к диаметру |
| Зенкерование | средняя | высокая | подготовка под последующую обработку |
| Развёртывание | высокая | средняя | точный диаметр без возможности регулировки на месте |
| Растачивание | высокая, регулируемая | средняя-низкая | точный диаметр с коррекцией без смены инструмента |
| Хонингование | максимальная по шероховатости | низкая | финишная доводка после растачивания |
Типовые ошибки при работе с расточными системами
- Борштанга выбрана по диаметру отверстия, а не по жёсткости на заданном вылете. Диаметр борштанги должен максимально заполнять отверстие с учётом хода регулировки, а не быть минимально достаточным.
- Пластина взята под другой материал. Геометрия пластины под чугун и под нержавейку разная — переиспользование пластины «раз она подходит по посадочному месту» портит поверхность и сокращает стойкость.
- Не учтён режим станка при глубокой расточке. На длинном вылете снижают подачу и глубину резания за проход — попытка сохранить режимы, как на коротком инструменте, почти всегда даёт вибрацию.
Частые вопросы
Чем расточная система лучше развёртки для получения точного диаметра? Развёртка даёт один фиксированный диаметр, расточная система позволяет подстроить размер на месте регулировкой головки — без заказа нового инструмента под каждый допуск.
Нужна ли демпфированная борштанга для неглубоких отверстий? Нет, при вылете до четырёх диаметров обычная борштанга работает без вибрации, переплата за демпфирование не оправдана.
Можно ли растачивать закалённую сталь? Да, при пластине соответствующей геометрии и группы твёрдого сплава — но режимы резания и вылет инструмента требуют более консервативного подбора, чем для обычной стали.
Расточная система подходит и для токарного, и для фрезерного станка? Принцип узла один, но крепление в шпиндель или в резцедержатель отличается — уточняйте посадочный размер под конкретный станок при заказе.
